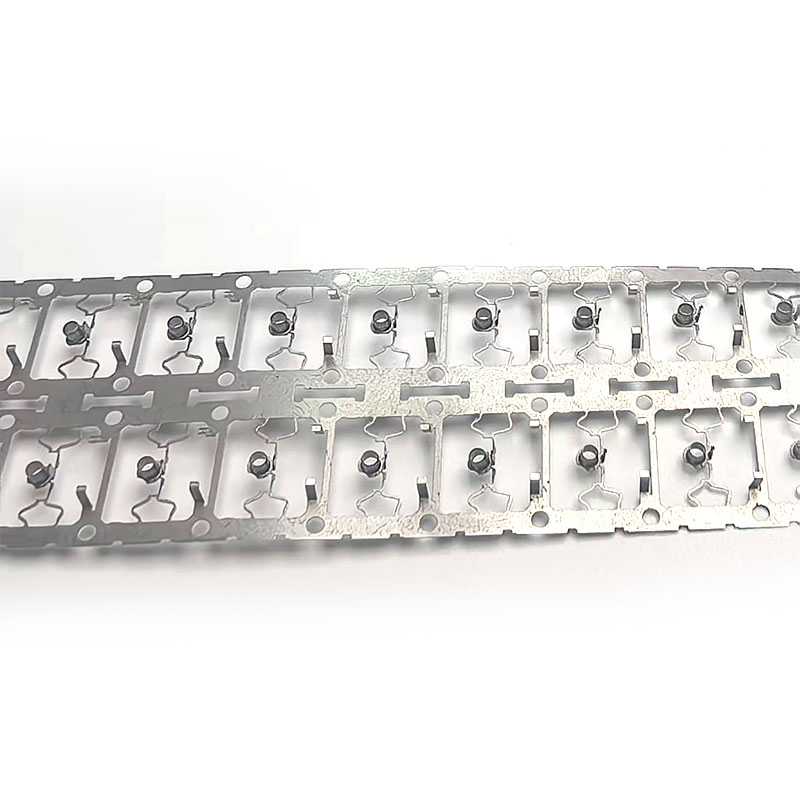

Electronic Precision Stamping Partsay mahalaga para sa paggawa ng mga compact, conductive, at lubos na tumpak na mga bahagi na ginagamit sa mga connector, sensor, automotive electronics, at mga device sa komunikasyon.Qirenpinagsasama ang precision stamping sa teknolohiya ng EDM upang gumawa ng mga kumplikadong bahagi ng metal na may mga dimensional na tolerance hanggang ±0.005 mm, na sumusuporta sa parehong prototype development at high-volume production.
Habang nagiging mas maliit, mas manipis, at mas pinagsama-sama ang mga elektronikong produkto, kailangan ng mga tagagawa ng mga bahaging metal na maaaring mapanatili ang masikip na sukat habang naghahatid ng matatag na kondaktibiti, lakas ng makina, at maaasahang pagganap ng pagpupulong. Nagbibigay ang electronic precision stamping ng isang mahusay na paraan upang bumuo ng mga terminal, contact component, shielding parts, spring elements, at iba pang masalimuot na metal structures sa production scale. Sa pamamagitan ng pagsasama-sama ng EDM mold manufacturing, precision stamping, intelligent inspection, at process control, nagbibigay ang Qiren ng mga customized na solusyon para sa electronics, automotive electronics, medikal na kagamitan, at mga application ng komunikasyon. Ang iniulat na ±0.005 mm na dimensional tolerance na kakayahan, kakayahang umangkop sa materyal, at kontrol sa kalidad ng ibabaw ay ginagawang angkop ang precision stamping para sa hinihingi na mga application ng electronic component.
Talaan ng mga Nilalaman
- Bakit Mahalaga ang Electronic Precision Stamping Parts?
- Ano ang Mga Pangunahing Kalamangan?
- Aling mga Materyal ang Maaaring Gamitin?
- Paano Ginagawa ang Precision Stamping Parts?
- Saan Sila Ginagamit?
- Paano Dapat Pumili ang Mga Mamimili ng Supplier ng Precision Stamping?
- Mga Madalas Itanong
- Konklusyon
Bakit Mahalaga ang Electronic Precision Stamping Parts?
Ang mga modernong elektronikong produkto ay lalong umaasa sa mga miniature na bahagi ng metal. Ang connector terminal, shielding element, contact spring, battery component, o conductive support ay maaaring isang fraction lamang ng laki ng isang conventional mechanical component, ngunit maaari itong direktang makaimpluwensya sa performance ng kumpletong produkto.
Ito ang dahilan kung bakit ang precision stamping ay higit pa sa paggupit at pagbubuo ng sheet metal. Dapat kontrolin ng proseso ng pagmamanupaktura ang katumpakan ng dimensyon, pagpapapangit ng materyal, burr, kalidad ng ibabaw, at pag-uulit. Para sa mga electronic na application, kahit na ang maliit na dimensional deviation ay maaaring makaapekto sa contact pressure, insertion force, electrical conductivity, assembly alignment, o product lifespan.
Ayon sa impormasyon ng produkto ng Qiren, pinagsasama ng operasyon ng stamping nito ang pagpoproseso ng amag ng EDM sa mga teknolohiya ng precision stamping at inspeksyon. Ang kumpanya ay nagsasaad na ang proseso nito ay makakamit ang mga tolerance na kasing higpit ng ±0.005 mm para sa mga angkop na aplikasyon, kabilang ang mga kumplikadong hugis na bahagi, micro-hole na bahagi, at mga ultra-manipis na materyales na mas mababa sa 0.1 mm.
Ang kumbinasyong ito ay ginagawang partikular na mahalaga ang precision stamping kapag ang mga tagagawa ay nangangailangan ng paulit-ulit na mga bahagi sa malalaking dami nang hindi sinasakripisyo ang dimensional consistency.
Ano ang Mga Pangunahing Bentahe ng Mga Bahagi ng Electronic Precision Stamping?
1. High Dimensional Accuracy
Ang katumpakan na mga bahaging elektroniko ay kadalasang nangangailangan ng mahigpit na kinokontrol na mga dimensyon upang magkasya sa mga miniature assemblies. Ang advanced na disenyo ng die, EDM machining, at kinokontrol na mga parameter ng stamping ay maaaring mabawasan ang dimensional variation at mapabuti ang part-to-part consistency.
Para sa mga terminal ng connector at iba pang conductive na bahagi, ang dimensional na katumpakan ay direktang nakakaimpluwensya sa pagganap ng pagsasama. Ang pare-parehong geometry ay tumutulong sa mga tagagawa na mapanatili ang predictable insertion force, contact positioning, at assembly compatibility.
2. Complex Geometry Capability
Ang mga tradisyunal na proseso ng stamping ay maaaring humarap sa mga limitasyon kapag ang mga bahagi ay naglalaman ng malalalim na uka, matutulis na sulok, stepped hole, makitid na seksyon, o iba pang masalimuot na tampok. Makakatulong ang EDM-assisted tooling na lumikha ng mga mas sopistikadong die structure para sa mga hinihinging geometries na ito.
- Mga maliliit na butas at makitid na mga puwang
- Stepped at recessed structures
- Mahusay na contact area
- Mga tampok na sharp-angle
- Mga ultra-manipis na bahagi ng metal
- Maliit na spring at conductive structures
3. Efficient Mass Production
Kapag ang stamping die ay nabuo at na-validate, ang proseso ay makakapagdulot ng malalaking dami ng pare-parehong bahagi na may medyo maikli na mga cycle. Ginagawa nitong partikular na kaakit-akit ang precision stamping para sa mga tagagawa ng electronics na may matatag na dami ng produksyon.
4. Mas magandang Surface Quality
Ang kondisyon ng ibabaw ay kritikal para sa mga de-koryente at mekanikal na bahagi. Ang sobrang burr, gasgas, deformation, o magaspang na ibabaw ay maaaring lumikha ng mga problema sa pagpupulong o negatibong nakakaapekto sa conductivity at wear resistance.
Inilalarawan ng Qiren ang paggamit ng non-contact EDM processing at mirror-finishing na teknolohiya para sa mga demanding application, na may naiulat na pagkamagaspang sa ibabaw sa ibaba ng Ra0.2 μm sa ilalim ng naaangkop na mga kondisyon sa pagproseso.
Aling mga Materyal ang Maaaring Gamitin?
Ang pagpili ng materyal ay dapat na nakabatay sa kondaktibiti, lakas, paglaban sa kaagnasan, tigas, mga katangian ng tagsibol, pag-uugali ng pagbuo, temperatura ng pagpapatakbo, at mga kinakailangan sa huling aplikasyon.
| Uri ng Materyal | Mga Karaniwang Katangian | Mga Potensyal na Aplikasyon |
|---|---|---|
| Copper Alloys | Magandang electrical conductivity at formability | Mga terminal, contact, conductive na bahagi |
| Hindi kinakalawang na asero | Lakas, paglaban sa kaagnasan, tibay | Mga elektronikong pabahay, bukal, mga bahagi ng istruktura |
| Titanium | Mataas na ratio ng lakas-sa-timbang at paglaban sa kaagnasan | Mga espesyal na bahagi ng elektroniko at medikal |
| High-Hardness Alloys | Magsuot ng resistensya at mekanikal na katatagan | Nangangailangan ng mga bahagi ng katumpakan at mga bahaging nauugnay sa tooling |
Ang pagpili ng tamang materyal ay nakakaapekto rin sa buhay ng kamatayan at gastos sa produksyon. Ang mga materyales na may mataas na tigas o tigas ay maaaring mangailangan ng espesyal na mga diskarte sa tooling at machining, na ginagawang mahalaga ang pagsusuri sa engineering bago ang mass production.
Paano Ginagawa ang Precision Stamping Parts?
Ang isang maaasahang precision stamping project ay karaniwang nagsisimula bago ang unang produksyon. Ang pagguhit ng bahagi, detalye ng materyal, mga kinakailangan sa pagpapaubaya, pagtatapos sa ibabaw, taunang dami, at kapaligiran ng aplikasyon ay dapat suriin lahat sa yugto ng engineering.
Hakbang 1: Pagsusuri ng Produkto at Pagguhit
Sinusuri ng mga inhinyero ang geometry, mga pagpapaubaya, kapal ng materyal, direksyon ng pagbuo, mga kritikal na sukat, at mga potensyal na panganib sa pagmamanupaktura. Makakatulong ang maagang pagsusuri sa disenyo na matukoy ang mga feature na maaaring lumikha ng deformation, crack, labis na burr, o mahirap na pagpapanatili ng tool.
Hakbang 2: Precision Die Design
Tinutukoy ng stamping die kung gaano katumpak ang pagbuo ng huling bahagi. Para sa mga kumplikadong elektronikong bahagi, ang EDM machining ay maaaring gamitin upang lumikha ng mga magagandang istruktura at high-precision die feature.
Hakbang 3: Paghahanda ng Materyal
Ang napiling metal strip o sheet ay dapat matugunan ang kinakailangang kapal, mekanikal na katangian, at kondisyon sa ibabaw. Ang pagkakapare-pareho ng materyal ay partikular na mahalaga kapag ang labis na mahigpit na pagpapaubaya ay kasangkot.
Hakbang 4: Pagtatatak at Pagbubuo
Sa panahon ng produksyon, ang materyal ay dumadaan sa mga kontroladong pagpapatakbo ng stamping upang makamit ang pagputol, pagbaluktot, pagsuntok, pagbuo, o mga progresibong katangian. Nakakatulong ang mga stable na parameter ng proseso na mapanatili ang repeatability sa buong production batch.
Hakbang 5: Dimensional at Surface Inspection
Bine-verify ng inspeksyon ang mga kritikal na sukat at nakita ang mga potensyal na depekto. Ang Qiren ay nag-uulat gamit ang three-dimensional na kagamitan sa pagsukat, optical inspection equipment, at hardness testing bilang bahagi ng proseso ng pagkontrol sa kalidad nito. Ang mga ulat sa kalidad ng batch ay maaari ding suportahan ang pagiging traceability ng produksyon at pagtanggap ng customer.
Saan Sila Ginagamit?
Ginagamit ang mga bahagi ng electronic precision stamping sa maraming industriya dahil maaari nilang pagsamahin ang maliliit na dimensyon na may mataas na repeatability at functional reliability.
Consumer Electronics
Ang mga smartphone, laptop, naisusuot na device, at iba pang mga compact na produkto ay nangangailangan ng maliliit na bahagi ng metal na akmang akma sa mga pinaghihigpitang panloob na espasyo. Maaaring kabilang sa mga application ang mga may hawak ng SIM card, mga bahagi ng interface ng Type-C, mga terminal ng contact, at mga istrukturang metal na nauugnay sa FPC.
Automotive Electronics
Ang pagtaas ng paggamit ng mga electronic control system at mga de-koryenteng sasakyan ay nagpalawak ng pangangailangan para sa precision conductive at mekanikal na mga bahagi. Kabilang sa mga potensyal na application ang mga bahaging nauugnay sa baterya, mga relay spring, mga terminal, mga bahagi ng sensor, at mga sistema ng koneksyon sa kuryente.
Kagamitang Medikal
Ang mga medikal na aparato ay maaaring mangailangan ng maliliit na bahagi na may mga kinokontrol na sukat at maaasahang kalidad ng ibabaw. Ang mga bahaging metal na may precision-stamped ay maaaring gamitin sa mga bahagi ng micro-instrument, housing ng device, at iba pang espesyal na asembliya kung saan mahalaga ang dimensional consistency.
Kagamitan sa Komunikasyon
Ang mga kagamitan sa komunikasyon at mga high-density na electronic assemblies ay umaasa sa mga tumpak na konektor at conductive na bahagi. Maaaring suportahan ng precision stamping ang produksyon ng mga compact contact structure na nangangailangan ng pare-parehong geometry sa panahon ng paulit-ulit na pagpupulong.
Paano Dapat Pumili ang Mga Mamimili ng Supplier ng Precision Stamping?
Ang pagpili ng tamang supplier ay hindi lamang isang bagay ng paghahambing ng mga presyo ng yunit. Para sa katumpakan na mga bahagi ng elektroniko, ang kakayahan sa tooling, mga sistema ng inspeksyon, karanasan sa materyal, suporta sa engineering, at scalability ng produksyon ay maaaring magkaroon ng mas malaking epekto sa kabuuang halaga ng proyekto.
Bago mag-order, dapat suriin ng mga mamimili ang mga sumusunod na punto:
- Dimensional na kakayahan:Kumpirmahin kung patuloy na matutugunan ng supplier ang mga kinakailangang pagpapaubaya.
- Kasanayan sa tooling:Suriin ang disenyo ng die, EDM, pagpapanatili, at pag-optimize ng supplier.
- Materyal na karanasan:Tiyaking nauunawaan ng tagagawa ang napiling tansong haluang metal, hindi kinakalawang na asero, titanium, o iba pang materyal.
- Kakayahang inspeksyon:Suriin kung ang mga kritikal na sukat ay maaaring masukat gamit ang naaangkop na CMM, optical, o iba pang kagamitan sa inspeksyon.
- Pagsusukat ng produksyon:Siguraduhin na ang supplier ay maaaring lumipat mula sa prototype o trial batch patungo sa stable na mass production.
- Dokumentasyon ng kalidad:Humingi ng mga ulat sa inspeksyon at malinaw na tinukoy na pamantayan sa pagtanggap.
- Komunikasyon sa engineering:Ang isang tumutugon na teknikal na koponan ay maaaring mabawasan ang hindi kinakailangang mga pagbabago sa tool at pagkaantala sa produksyon.
Sinabi ni Qiren na ang pagpapatakbo ng stamping nito ay sumusuporta sa parehong small-batch trial production at mas malakihang pagmamanupaktura. Itinatampok din ng impormasyon sa produksyon nito ang 3,000 metro kuwadradong pasilidad, higit sa 50 empleyado, at isang R&D team na kumakatawan sa humigit-kumulang 15% ng workforce nito. Ang kumpanya ay nag-uulat ng mga pag-export sa higit sa 20 mga bansa at rehiyon.
Mga Madalas Itanong
Ano ang Electronic Precision Stamping Parts?
Ang Electronic Precision Stamping Parts ay tumpak na nabuong mga bahagi ng metal na ginawa sa pamamagitan ng precision stamping na proseso para sa mga electronic at electromechanical na aplikasyon. Maaari silang magsama ng mga terminal, contact, spring, shielding component, conductive support, at iba pang maliliit na bahagi.
Anong pagpapaubaya ang maaaring makamit ng precision stamping?
Ang maaabot na pagpapaubaya ay nakasalalay sa materyal, geometry, kapal, disenyo ng tooling, at mga kondisyon ng produksyon. Ang Qiren ay nag-uulat ng mga dimensional na pagpapaubaya hanggang sa ±0.005 mm para sa angkop na mga application ng precision stamping. Ang mga aktwal na pagpapaubaya ay dapat kumpirmahin laban sa partikular na pagguhit ng bahagi.
Maaari bang ipasadya ang mga kumplikadong elektronikong bahagi?
Oo. Maaaring bumuo ng custom na precision stamping sa paligid ng mga drawing ng customer, mga modelong 3D, mga detalye ng materyal, mga dimensyon, mga pagpapaubaya, mga kinakailangan sa ibabaw, at mga volume ng produksyon. Ang paggawa ng die na tinulungan ng EDM ay partikular na kapaki-pakinabang para sa mga masalimuot na istruktura na mahirap gawin gamit ang kumbensyonal na tooling.
Aling mga industriya ang gumagamit ng precision electronic stamping component?
Kabilang sa mga pangunahing lugar ng aplikasyon ang consumer electronics, automotive electronics, kagamitang medikal, kagamitan sa komunikasyon, mga produktong smart-home, at iba pang precision electronic assemblies.
Paano ako makakahingi ng quotation?
Ang pagbibigay ng 2D drawing o 3D CAD file, materyal na impormasyon, taunang dami, kritikal na pagpapaubaya, mga kinakailangan sa surface-finish, at inaasahang iskedyul ng paghahatid ay maaaring makatulong sa isang tagagawa na suriin ang proyekto at maghanda ng mas tumpak na panipi.
Konklusyon
Habang ang mga elektronikong device ay patuloy na nagiging mas maliit at mas sopistikado, ang katumpakan ng pagmamanupaktura ay nagiging lalong mahalaga. Nagbibigay ang electronic precision stamping ng praktikal na kumbinasyon ng dimensional consistency, complex-forming capability, material flexibility, surface quality, at scalable production. Gamit ang EDM-assisted tooling, kinokontrol na stamping, at sistematikong inspeksyon, ang mga manufacturer ay makakagawa ng mga miniature na bahagi ng metal na nakakatugon sa hinihingi na mga kinakailangan sa electronic assembly.
Pinagsasama ng Qiren ang precision mold engineering, pagpoproseso ng EDM, stamping, at mga kakayahan sa inspeksyon upang suportahan ang mga customized na proyekto ng electronic component mula sa pagbuo ng tooling hanggang sa produksyon. Kung ikaw ay kumukuha ng mga bahaging metal na may mataas na katumpakan para sa mga connector, automotive electronics, mga medikal na device, kagamitan sa komunikasyon, o iba pang precision assemblies,makipag-ugnayan sa aminupang talakayin ang iyong mga guhit, materyales, pagpapaubaya, dami ng produksyon, at pasadyang mga kinakailangan sa panlililak.
