Para sa mga tagagawa na naghahanap ng maaasahan, mataas na dami ng produksyon ng connector, isang katumpakanKonektor Stamping Mouldmaaaring direktang makaimpluwensya sa katumpakan ng dimensyon, katatagan ng produksyon, buhay ng tool, at kabuuang gastos sa pagmamanupaktura.Qirendalubhasa sa precision mold development at metal stamping solutions, gamit ang CNC machining, high-speed stamping technology, automated na proseso ng produksyon, at mahigpit na pamamahala sa kalidad upang suportahan ang hinihinging automotive, electronics, home appliance, at medikal na aplikasyon.
Ang Connector Stamping Mould ay isang dalubhasang die system na idinisenyo upang makabuo ng mga bahagi ng connector na may pare-parehong geometry, mahigpit na pagpapaubaya, at nauulit na pagganap. Hindi tulad ng general-purpose stamping tooling, ang connector molds ay dapat isaalang-alang ang napakaliit na feature, materyal na gawi, progresibong mga kinakailangan sa pagbuo, at mataas na dami ng produksyon. Bumubuo ang Qiren ng mga customized na progresibo at compound stamping molds na may naiulat na katumpakan ng machining na hanggang ±0.01 mm at buhay ng serbisyo ng amag na lampas sa 5 milyong cycle. Sa pamamagitan ng pagsasama-sama ng precision engineering, kinokontrol na pagpoproseso, inspeksyon, at traceable na pamamahala sa pagmamanupaktura, ang isang maayos na idinisenyong connector mold ay makakatulong sa mga manufacturer na bawasan ang scrap, pahusayin ang pagkakapare-pareho ng produksyon, paikliin ang mga oras ng pag-ikot, at kontrolin ang mga pangmatagalang gastos sa tooling.
Talaan ng mga Nilalaman
- Ano ang Connector Stamping Mould?
- Bakit Mahalaga ang Katumpakan sa Connector Stamping?
- Ano ang Mga Pangunahing Tampok ng De-kalidad na Connector Stamping Mould?
- Paano Ginagawa ang isang Connector Stamping Mould?
- Aling mga Uri ng Stamping Molds ang Ginagamit para sa Mga Konektor?
- Paano Dapat Pumili ang Mga Manufacturer ng Connector Stamping Mould?
- Bakit Pumili ng Qiren para sa Connector Stamping Mould Solutions?
- Anong mga Industriya ang Gumagamit ng Connector Stamping Molds?
- Mga Madalas Itanong
- Konklusyon
Ano ang Connector Stamping Mould?

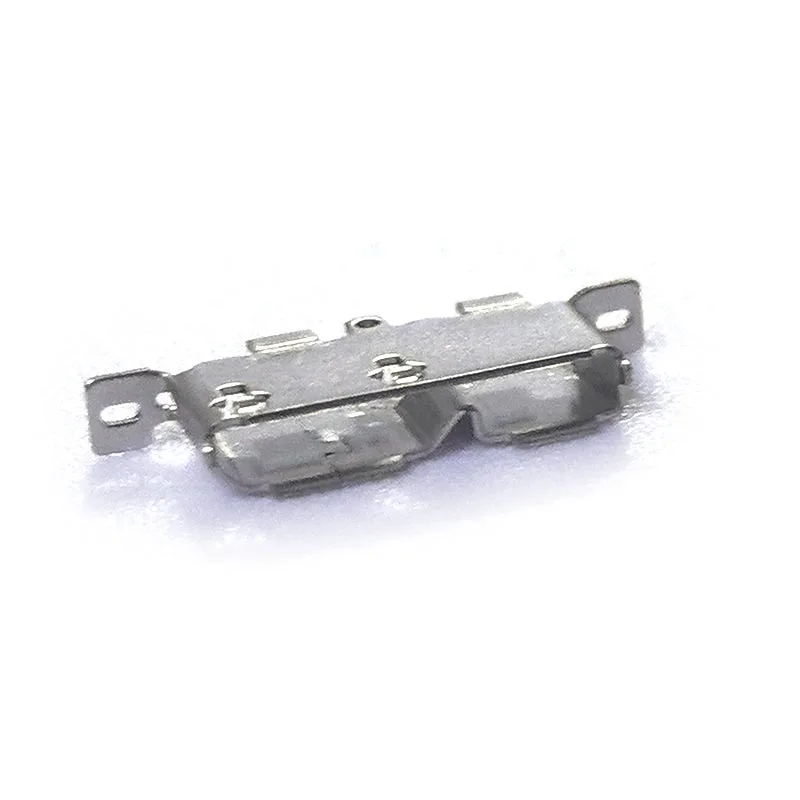

Ang Connector Stamping Mould ay isang precision tooling system na ginagamit upang baguhin ang metal strip, sheet, o iba pang angkop na materyales sa mga bahagi ng connector sa pamamagitan ng kinokontrol na mga operasyon ng stamping. Ang proseso ay naglalapat ng mekanikal na puwersa upang gupitin, yumuko, bumuo, gumuhit, o kung hindi man ay hubugin ang materyal ayon sa isang paunang natukoy na disenyo ng die.
Ang mga bahagi ng connector ay kadalasang naglalaman ng maliliit na lugar ng contact, makitid na mga puwang, mga tab, mga liko, mga butas, at iba pang masalimuot na geometries. Dahil dito, dapat mapanatili ng amag ang lubos na tumpak na pagkakahanay sa pagitan ng mga suntok, dies, mga bahagi ng gabay, at iba pang mga functional na elemento.
Para sa mataas na dami ng produksyon, ang progresibong stamping ay partikular na mahalaga dahil ang ilang mga operasyon ay maaaring isama sa isang tooling system. Ang isang metal strip ay gumagalaw sa maraming istasyon, na ang bawat istasyon ay nagsasagawa ng isang partikular na operasyon bago ang natapos na bahagi ng connector ay lumabas sa die.
- Mataas na dimensional na pagkakapare-pareho para sa paulit-ulit na produksyon
- Mahusay na pagproseso ng malalaking dami ng mga bahagi ng connector
- Nabawasan ang manu-manong paghawak sa pagitan ng mga indibidwal na operasyon
- Pinahusay na paggamit ng materyal kapag na-optimize ang layout
- Pagkatugma sa automated na high-speed stamping equipment
Bakit Mahalaga ang Katumpakan sa Connector Stamping?
Ang katumpakan ay isa sa pinakamahalagang salik sa pagganap kapag pumipili ng tool ng connector. Ang mga konektor ay madalas na may mahigpit na mga kinakailangan sa dimensyon dahil kahit na ang isang maliit na paglihis ay maaaring makaapekto sa puwersa ng pagpapasok, elektrikal na contact, mekanikal na pagpapanatili, pagkakahanay ng pagpupulong, o pagiging tugma sa mga bahagi ng pagsasama.
Samakatuwid, ang isang mataas na kalidad na amag ay nangangailangan ng higit sa tumpak na paunang machining. Dapat mapanatili ang katumpakan sa buong proseso ng pagmamanupaktura, kabilang ang disenyo, machining, heat treatment, assembly, trial stamping, inspeksyon, at pagpapanatili ng produksyon.
| Salik ng Pagganap | Kahalagahan sa Produksyon ng Connector | Potensyal na Benepisyo sa Paggawa |
|---|---|---|
| Sukat ng Dimensyon | Pinapanatili ang kritikal na geometry ng connector | Nagpapabuti ng pagpapalitan ng bahagi |
| Tool Alignment | Kinokontrol ang pagpoposisyon ng suntok at mamatay | Binabawasan ang hindi pantay na pagkasuot at mga depekto ng panlililak |
| Kalidad ng Ibabaw | Sinusuportahan ang malinis na pagputol at pagbuo | Tumutulong na mabawasan ang mga burr at materyal na pinsala |
| Buhay ng Tool | Tinutukoy ang pangmatagalang katatagan ng produksyon | Binabawasan ang mga gastos sa pagpapalit at downtime |
| Pagkakatugma ng Proseso | Pinapanatili ang mga paulit-ulit na bahagi sa loob ng mga pagtutukoy | Nagpapabuti ng kontrol sa kalidad at ani ng produksyon |
Sinasabi ng Qiren na ang katumpakan nitong kakayahan sa paggawa ng amag ay makakamit ang katumpakan ng pagproseso ng hanggang ±0.01 mm para sa mga angkop na aplikasyon. Ang aktwal na makakamit na pagpapaubaya, gayunpaman, ay dapat palaging kumpirmahin ayon sa materyal, geometry ng bahagi, istraktura ng amag, kagamitan sa panlililak, at mga detalye ng customer.
Ano ang Mga Pangunahing Tampok ng De-kalidad na Connector Stamping Mould?
Hindi lahat ng stamping die ay angkop para sa precision connector manufacturing. Ang tooling ay dapat na ininhinyero sa paligid ng materyal ng connector, geometry, dami ng produksyon, mga kinakailangan sa pagpapaubaya, at proseso ng downstream na pagpupulong.
Precision Die Design
Ang istraktura ng mamatay ay dapat na tumpak na tukuyin ang bawat pagputol at pagbubuo ng operasyon. Ang maingat na pagpaplano ng istasyon ay partikular na mahalaga para sa mga progresibong amag dahil ang mga error na ipinakilala sa isang maagang istasyon ay maaaring makaapekto sa bawat kasunod na operasyon.
De-kalidad na Machining
Ang CNC machining at iba pang mga teknolohiya sa pagmamanupaktura ng katumpakan ay maaaring makagawa ng mga kumplikadong bahagi ng amag na may kontroladong mga sukat at kalidad ng ibabaw. Sinusuportahan din ng wastong machining ang tumpak na pagpupulong ng mga suntok, pagsingit, mga bahagi ng gabay, at mga seksyon ng die.
Matibay na Konstruksyon ng Tool
Maaaring kasangkot sa produksyon ng connector ang milyun-milyong mga stamping cycle. Ang naaangkop na pagpili ng materyal, heat treatment, surface treatment, at wear-resistant na mga bahagi ay maaaring makatulong sa pagpapahaba ng magagamit na buhay ng tooling.
Matatag na Pagganap ng Produksyon
Ang isang mahusay na amag ay hindi lamang dapat gumawa ng tumpak na unang batch. Dapat itong mapanatili ang pare-parehong pagganap sa panahon ng pinalawig na produksyon. Samakatuwid, mahalaga ang pagsubaybay sa tool, preventive maintenance, at regular na inspeksyon.
Traceable Quality Management
Pinapadali ng pagmamanupaktura ng traceability na matukoy ang mga paglihis ng proseso at mapanatili ang pare-parehong kalidad. Iniuulat ni Qiren ang paggamit ng isang manufacturing execution system (MES) upang subaybayan ang impormasyon ng produksyon at suportahan ang traceability ng proseso.
Paano Ginagawa ang isang Connector Stamping Mould?
Ang propesyonal na paggawa ng amag ay isang multi-stage na proseso ng engineering sa halip na simpleng pagputol ng bakal sa kinakailangang hugis. Maaaring kabilang sa karaniwang daloy ng trabaho ang mga sumusunod na yugto:
- Pagsusuri ng kinakailangan:Suriin ang connector drawing, material, tolerances, production volume, stamping press, at mga kinakailangan sa application.
- Pagpili ng materyal:Pumili ng angkop na mga materyales sa amag at tukuyin ang naaangkop na paggamot batay sa inaasahang pagkarga at pagkasuot.
- Die na disenyo ng istraktura:Bumuo ng progresibo, tambalan, o iba pang arkitektura ng tooling ayon sa bahaging geometry.
- Precision machining:Gumawa ng mga mold plate, insert, suntok, dies, gabay, at iba pang bahagi gamit ang angkop na mga proseso ng machining.
- Paggamot ng init:Ilapat ang naaangkop na thermal processing kung saan kinakailangan upang mapabuti ang katigasan, lakas, at wear resistance.
- Assembly at debugging:I-assemble ang tooling at i-verify ang pagkakahanay, paggalaw, clearance, at pagganap ng pagganap.
- Pansubok na stamping:Gumawa ng mga sample na bahagi upang suriin ang mga sukat, kalidad ng pagbuo, burr, pagpapakain ng materyal, at katatagan ng produksyon.
- Inspeksyon at pagpapatunay:Sukatin ang mga kritikal na tampok laban sa napagkasunduang mga teknikal na kinakailangan.
- Suporta sa produksyon:Magtatag ng naaangkop na mga pamamaraan sa pagpapanatili at inspeksyon para sa pangmatagalang operasyon.
Nakakatulong ang structured workflow na ito na gawing paulit-ulit na solusyon sa pagmamanupaktura ang drawing ng connector sa halip na umasa lang sa trial-and-error na mga pagsasaayos.
Aling mga Uri ng Stamping Molds ang Ginagamit para sa Mga Konektor?
Ang pinakamainam na configuration ng tooling ay depende sa disenyo ng connector at mga layunin sa pagmamanupaktura. Kasama sa mga karaniwang solusyon ang:
- Progressive stamping molds:Isama ang maramihang mga operasyon sa mga sequential na istasyon at angkop para sa mataas na dami ng produksyon.
- Mga compound na hulma:Magsagawa ng maramihang mga operasyon sa pagputol sa panahon ng isang pindutin ang stroke kapag pinapayagan ito ng istraktura ng bahagi.
- Pagsuntok at paggugupit ng mga hulma:Idinisenyo para sa tumpak na paghihiwalay ng materyal at mga operasyon sa paggawa ng butas.
- Pagbubuo ng mga hulma:Ginagamit kapag ang mga terminal o bahagi ng connector ay nangangailangan ng kontroladong baluktot o pagbuo.
- Pagguhit ng mga hulma:Inilapat sa mga angkop na bahagi na nangangailangan ng kinokontrol na pagpapapangit ng materyal sa mas malalalim na geometries.
Isinasaad ng Qiren na ang mga independent na kakayahan ng R&D ng amag nito ay sumasaklaw sa mga progresibong dies, compound dies, stretching dies, pagsuntok at shearing dies, compression dies, at iba pang precision tooling solution.
Paano Dapat Pumili ang Mga Manufacturer ng Connector Stamping Mould?
Ang pagpili ng tooling batay lamang sa paunang presyo ng pagbili ay maaaring humantong sa mas mataas na gastos sa buong ikot ng buhay ng produksyon. Dapat suriin ng mga tagagawa ang kumpletong kinakailangan sa pagmamanupaktura.
| Pamantayan sa Pagpili | Mga Tanong na Dapat Isaalang-alang |
|---|---|
| Geometry ng Konektor | Mayroon bang mga micro-feature, makitid na slot, bends, o kumplikadong profile? |
| materyal | Anong metal na haluang metal, kapal, tigas, at kondisyon sa ibabaw ang tatatakan? |
| Dami ng Produksyon | Ang prototype ba ng application, medium-volume, o milyon-milyong bahagi bawat taon? |
| Kinakailangang Pagpaparaya | Aling mga sukat ang kritikal sa pagganap ng connector? |
| Kagamitan sa Stamping | Ang amag ba ay tumutugma sa press tonnage, stroke, bilis, at sistema ng pagpapakain? |
| Buhay ng Tool | Anong buhay ng serbisyo ang kinakailangan bago ang pangunahing pagpapanatili o pagsasaayos? |
| Kakayahang Supplier | Maaari bang magbigay ang tagagawa ng disenyo, machining, pagsubok, inspeksyon, at suporta pagkatapos ng benta? |
Dapat ding humiling ang mga tagagawa ng malinaw na impormasyon tungkol sa kakayahan sa pagpapaubaya, mga pamamaraan ng pagsubok, mga kinakailangan sa pagpapanatili, mga ekstrang bahagi, mga iskedyul ng paghahatid, at dokumentasyon ng kalidad bago maglagay ng order ng tooling.
Bakit Pumili ng Qiren para sa Connector Stamping Mould Solutions?
Nakatuon ang Qiren sa precision mold R&D at pagmamanupaktura para sa mga pang-industriyang customer na nangangailangan ng maaasahang pagganap ng tooling. Pinagsasama ng mga solusyon sa connector mold nito ang precision machining, high-speed stamping technology, mga automated na kakayahan sa produksyon, at structured na pamamahala ng kalidad.
Ang ilang mga kakayahan ay partikular na nauugnay sa mga tagagawa ng connector:
- Paggawa ng katumpakan:Ang mga angkop na proseso ng produksyon ay maaaring makamit ang mataas na dimensional na katumpakan para sa hinihingi na mga kinakailangan sa tooling.
- Customized na pagbuo ng amag:Maaaring i-engineered ang tooling sa paligid ng mga partikular na disenyo ng connector, materyales, dami ng produksyon, at kagamitan.
- Mahabang buhay ng serbisyo:Iniuulat ni Qiren ang buhay ng amag na higit sa 5 milyong mga cycle para sa mga naaangkop na solusyon sa tooling.
- Pamamahala ng kalidad:Ang kumpanya ay nag-uulat ng pagsunod sa ISO 9001 at IATF 16949 na mga pamantayan sa pamamahala ng kalidad.
- MES-based traceability:Maaaring subaybayan ang data ng produksyon upang suportahan ang pagkakapare-pareho ng proseso at kakayahang masubaybayan.
- Pinagsamang pagmamanupaktura:Ang disenyo, machining, assembly, debugging, pagsubok, at suporta sa produksyon ay maaaring i-coordinate sa pamamagitan ng isang supplier.
Para sa mga mamimili na sinusuri ang aTagatustos ng Connector Stamping Mould, ang mga salik na ito ay maaaring maging mas makabuluhan kaysa sa presyo lamang dahil direktang nakakaapekto ang pagganap ng tool sa ani ng produksyon, dalas ng pagpapanatili, at pangmatagalang gastos sa pagpapatakbo.
Anong mga Industriya ang Gumagamit ng Connector Stamping Molds?
Ang mga bahagi ng precision connector ay ginagamit sa maraming industriya kung saan ang mga de-koryenteng, elektroniko, mekanikal, o signal na mga koneksyon ay dapat na palaging ginagawa.
- Automotive:Mga wiring system ng sasakyan, electrical module, sensor, at electronic control system.
- Consumer electronics:Mga compact connector na ginagamit sa mga electronic device at assemblies.
- Mga gamit sa bahay:Mga bahagi ng koneksyong elektrikal para sa mga appliances at control system.
- Kagamitang medikal:Ang mga bahagi ng katumpakan na ginagamit sa espesyal na kagamitang electronic at electromechanical.
- Industrial electronics:Mga konektor para sa mga control system, kagamitan sa automation, at mga electrical assemblies.
Habang nagiging mas compact ang mga electronic system at tumataas ang dami ng produksyon, patuloy na lumalaki ang kahalagahan ng nauulit na katumpakan ng stamping at maaasahang tooling.
Mga Madalas Itanong
Ano ang gamit ng Connector Stamping Mould?
Ang Connector Stamping Mould ay ginagamit upang gumawa ng mga bahagi ng connector mula sa angkop na mga metal na materyales sa pamamagitan ng kontroladong pagputol, pagsuntok, pagbaluktot, pagbubuo, o mga kaugnay na pagpapatakbo ng stamping. Ito ay partikular na mahalaga para sa paggawa ng malalaking dami ng pare-parehong mga bahagi ng katumpakan.
Gaano katagal tatagal ang isang connector stamping mold?
Ang buhay ng tool ay nakasalalay sa pagbuo ng amag, pagpili ng materyal, bilis ng panlililak, geometry ng bahagi, pagpapanatili, at mga kondisyon ng produksyon. Iniuulat ni Qiren ang buhay ng serbisyo na lampas sa 5 milyong mga cycle para sa mga naaangkop na solusyon sa amag ng connector.
Anong katumpakan ang maaaring makamit ng isang connector stamping mold?
Ang katumpakan ay nakasalalay sa disenyo ng bahagi, materyal, istraktura ng tool, proseso ng machining, at kagamitan sa panlililak. Sinasabi ng Qiren na ang angkop na pagpoproseso ng precision na amag nito ay maaaring umabot ng humigit-kumulang ±0.01 mm, habang ang mga huling pagpapaubaya ay dapat kumpirmahin para sa bawat partikular na proyekto.
Dapat ba akong pumili ng isang progresibo o tambalang panlililak na amag?
Wala sa alinmang pagpipilian ang mas mahusay sa pangkalahatan. Ang progresibong tooling ay kadalasang kapaki-pakinabang para sa high-volume, multi-operation connector production, habang ang compound tooling ay maaaring maging epektibo kapag maraming operasyon ang maaaring makumpleto sa isang press stroke. Ang naaangkop na pagpipilian ay dapat na nakabatay sa bahagi ng geometry, dami ng produksyon, materyal, mga kakayahan sa pagpindot, at target na gastos.
Paano ko mababawasan ang mga gastos sa pagpapanatili para sa connector stamping tooling?
Ang regular na inspeksyon, tamang pagpapadulas, tamang pagpapakain ng materyal, napapanahong pagpapalit ng mga bahagi ng pagsusuot, at preventive maintenance ay maaaring makatulong na mabawasan ang hindi inaasahang downtime. Ang isang mahusay na disenyo ng amag na may naaangkop na mga materyales at malinaw na mga pamamaraan sa pagpapanatili ay maaari ring magpababa ng mga gastos sa lifecycle.
Konklusyon
Isang katumpakanKonektor Stamping Moulday isang kritikal na pamumuhunan para sa mga tagagawa na nangangailangan ng pare-parehong sukat ng connector, mataas na kahusayan sa produksyon, at maaasahang pangmatagalang pagganap ng tooling. Mula sa precision die design at CNC machining hanggang sa trial stamping, inspeksyon, traceability, at maintenance, ang bawat yugto ay maaaring maka-impluwensya sa panghuling resulta ng produksyon. Gamit ang precision mold engineering na mga kakayahan, customized na tooling solutions, iniulat na ±0.01 mm processing accuracy, 5M+ cycle mold life para sa mga naaangkop na disenyo, at ISO 9001 at IATF 16949 quality management system, nagbibigay ang Qiren ng matibay na pundasyon para sa hinihingi na mga proyekto sa pagmamanupaktura ng connector. Kung nagpaplano ka ng isang bagong proyekto ng connector o naghahanap upang mapabuti ang iyong kasalukuyang proseso ng stamping,makipag-ugnayan sa aminupang talakayin ang iyong mga bahaging guhit, mga kinakailangan sa materyal, dami ng produksyon, mga target sa pagpapaubaya, at na-customize na solusyon sa amag.
