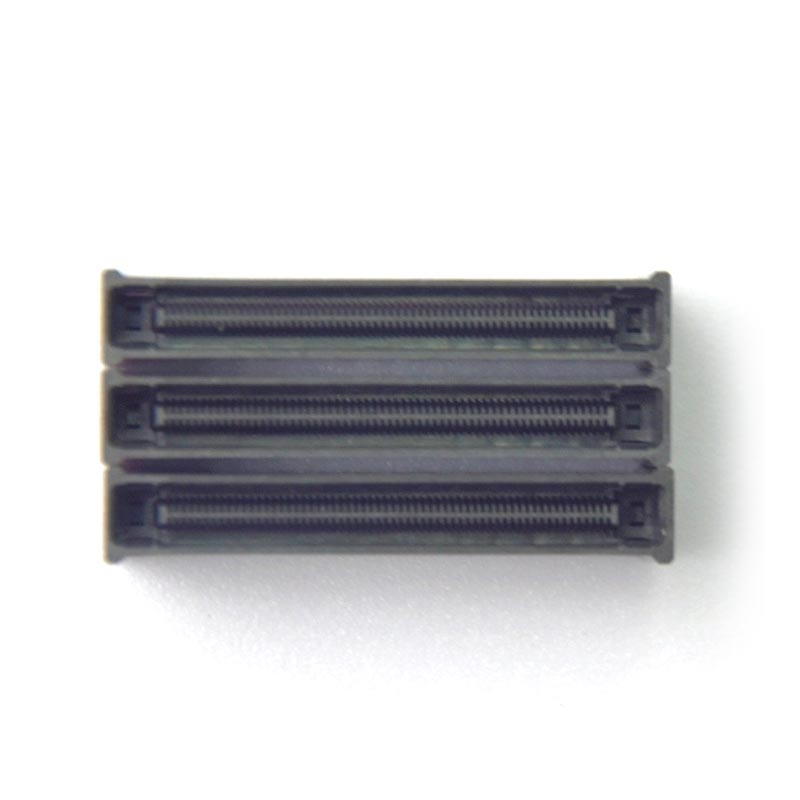

Buod ng Artikulo: Connector injection moldingay isang kritikal na proseso ng pagmamanupaktura para sa paggawa ng tumpak, matibay na plastic housing at insulating component na ginagamit sa mga electronic connector. Mula sa pagpili ng materyal at mold engineering hanggang sa dimensional na inspeksyon at pagkakapare-pareho ng produksyon, ang bawat yugto ay nakakaimpluwensya sa pagganap ng connector.Qirendalubhasa sa precision connector molding solutions, nag-aalok ng customized na tooling, precision machining, at manufacturing support para sa mga application sa automotive electronics, mga gamit sa bahay, pang-industriya na kagamitan, at iba pang mga produktong elektroniko. Ang pag-unawa sa proseso ay nakakatulong sa mga taga-disenyo ng produkto at mga koponan sa pagbili na gumawa ng matalinong mga desisyon tungkol sa kalidad, gastos, at pangmatagalang pagiging maaasahan ng produksyon.
Ang connector injection molding ay isang proseso ng pagmamanupaktura kung saan ang molten thermoplastic na materyal ay ini-inject sa isang precision-engineered mold cavity, pinalamig, at inilalabas upang lumikha ng isang natapos na bahagi. Ito ay malawakang ginagamit sa paggawa ng mga plastic housing, terminal support, insulating structure, protective shell, at iba pang bahagi na kinakailangan para sa mga electrical at electronic connectors.
Hindi tulad ng maraming bahaging plastik na pangkaraniwang layunin, ang mga bahagi ng connector ay madalas na naglalaman ng maliliit na butas, manipis na pader, masalimuot na mga tampok sa pag-lock, at malapit na pagitan ng mga posisyon ng terminal. Ang mga tampok na ito ay dapat gumana kasama ng mga metal na contact at mga bahagi ng pagsasama. Kahit na ang maliit na dimensional deviation ay maaaring makaapekto sa assembly, insertion force, terminal alignment, o electrical connection reliability.
Para sa kadahilanang ito, ang matagumpay na paghubog ng connector ay nakasalalay sa coordinated material engineering, mold design, machine settings, at inspection procedures. Nagbibigay ang Qiren ng precision connector injection molding solution para sa mga customer na naghahanap ng mga customized na plastic component at tooling para sa mga demanding application.
Kasama sa mga karaniwang application ang:
Ang katumpakan ay mahalaga sa pagganap ng connector dahil ang molded housing ay nagtatatag ng posisyon at suporta ng conductive contact. Ang mga sukat nito ay nakakaimpluwensya kung paano magkasya ang mga bahagi, kung paano nananatiling secure ang mga terminal, at kung paano gumaganap ang connector sa paulit-ulit na paggamit.
Ang ilang mga kadahilanan ay gumagawa ng precision connector molding na higit na hinihingi kaysa sa maraming maginoo na plastic molding application.
Ang terminal pitch, mga sukat ng cavity, locking structure, at mating surface ay dapat sumunod sa mga aprubadong engineering drawing. Ang mga pagpapaubaya ay dapat na maitatag ayon sa mga kinakailangan sa pagganap ng bawat bahagi sa halip na maglapat ng hindi kinakailangang mahigpit na pagpapaubaya sa bawat tampok.
Ang plastic housing ay dapat magbigay ng angkop na pagkakabukod para sa nilalayong operating environment. Ang pagpili ng materyal, kapal ng pader, distansya ng gumagapang, clearance, at ang pagkakaroon ng mga void o kontaminasyon ay maaaring makaapekto sa kaligtasan ng kuryente. Dapat suriin ang mga kinakailangan laban sa naaangkop na mga pamantayan ng produkto at kundisyon ng pagpapatakbo.
Ang mga connector housing ay maaaring makaranas ng mga puwersa ng pagpapasok, panginginig ng boses, mga pagbabago sa temperatura, at paulit-ulit na mga ikot ng pagsasama. Dapat panatilihin ng hinulmang bahagi ang hugis nito at suportahan ang mga terminal nang walang pag-crack, labis na pagpapapangit, o pagkawala ng pagpapanatili.
Ang isang matagumpay na prototype ay ang panimulang punto lamang. Dapat mapanatili ng mga tagagawa ang mga nauulit na dimensyon at pagganap ng pagganap sa mga batch ng produksyon, mga lukab ng amag, at mga lote ng materyal. Binabawasan ng matatag na pagpoproseso ang mga maiiwasang scrap, rework, at mga pagkaantala sa pagpupulong.
Ang pagpili ng materyal ay nakakaapekto sa moldability, pag-urong, heat resistance, insulation performance, mechanical strength, moisture sensitivity, at final component cost. Ang pinakamahusay na resin ay nakasalalay sa disenyo ng connector at operating environment.
| materyal | Mga Pangunahing Katangian | Mga Potensyal na Aplikasyon | Mga Pagsasaalang-alang sa Pagpili |
|---|---|---|---|
| PBT | Magandang dimensional na katatagan at electrical insulation | Mga electrical housing at appliance connectors | Suriin ang pagkakalantad sa init, pag-urong, at mga kondisyon ng kahalumigmigan. |
| PA (Nylon) | Magandang mekanikal na lakas at kayamutan | Automotive at pang-industriya na konektor | Isaalang-alang ang moisture absorption at ang epekto nito sa mga sukat. |
| LCP | Mababang potensyal ng warpage at pagiging angkop para sa mga disenyo ng fine-pitch | Mga compact na electronic at high-density na konektor | Nangangailangan ng maingat na kontrol sa daloy ng materyal at mga kondisyon ng paghubog. |
| PPS | Kakayahang mataas ang temperatura at paglaban sa kemikal | Mga espesyal na aplikasyon ng elektrikal at pang-industriya | Suriin ang mga kinakailangan sa pagpoproseso, gastos, at mekanikal na disenyo. |
| Glass-Fiber-Reinforced Resin | Pinahusay na higpit at nabawasan ang pag-urong ng direksyon sa angkop na mga formulation | Structural connector housings | Ang oryentasyon ng hibla ay maaaring makaimpluwensya sa warpage at dimensional na katumpakan. |
Ang mga materyales na ito ay hindi maaaring palitan. Dapat suriin ng mga inhinyero ang grado ng resin, temperatura ng pagpapatakbo, mga kinakailangan sa flame-retardancy, mga katangian ng dielectric, pagkakalantad sa kemikal, at mga naaangkop na kinakailangan sa regulasyon bago magtapos ng isang detalye.
Para sa karagdagang patnubay, galugarin ang mga solusyon sa pag-injection ng pag-iniksyon ng connector ng Qiren at mga kaugnay na kakayahan sa paggawa ng precision mold.
Ang isang maaasahang connector injection molding project ay sumusunod sa isang structured na daloy ng trabaho. Maaaring mag-iba ang pagkakasunud-sunod depende sa geometry ng bahagi, mga kinakailangan sa pagpasok, dami ng produksyon, at pamantayan sa inspeksyon, ngunit ang mga mahahalagang yugto ay nananatiling magkatulad.
Para sa mga konektor na naglalaman ng mga terminal ng metal, ang paglalagay ng pagpoposisyon at pagpapanatili ay nangangailangan ng partikular na atensyon. Ang automated insert loading o assembly ay maaaring angkop para sa mas mataas na volume na mga programa, basta't ang kagamitan ay maaaring patuloy na mapanatili ang pagkakahanay ng bahagi.
Ang mga desisyon sa disenyo na ginawa bago magsimula ang tooling ay maaaring maiwasan ang mga magastos na pagbabago sa ibang pagkakataon. Dapat isaalang-alang ng pagsusuri sa disenyo-para-paggawa ang kung paano pupunuin, palamig, ilalabas, bubuuin, at gagana ang bahagi sa huling aplikasyon nito.
Kung saan praktikal, ang medyo pare-parehong kapal ng pader ay nakakatulong sa pagsulong ng pare-parehong pagpuno at paglamig. Ang mga biglaang pagbabago sa kapal ay maaaring mag-ambag sa mga marka ng paglubog, panloob na stress, o warpage. Ang mga buto-buto at mga boss ay dapat na idinisenyo upang magbigay ng kinakailangang lakas nang hindi gumagawa ng hindi kinakailangang makapal na mga seksyon.
Ang paglalagay ng gate ay nakakaapekto sa mga pattern ng pagpuno, mga lokasyon ng weld-line, pag-iimpake, at hitsura sa ibabaw. Sa connector housings, ang gate ay dapat na nakaposisyon na may pagsasaalang-alang para sa mga kritikal na ibabaw ng isinangkot, terminal pockets, at mechanically stressed na mga lugar.
Ang mga naaangkop na draft na anggulo at mahusay na idinisenyong mga sistema ng pagbuga ay tumutulong sa pagpapalabas ng mga hinubog na bahagi nang hindi nakakasira ng mga pinong feature. Ang kinakailangang draft ay depende sa resin, texture sa ibabaw, geometry ng bahagi, at mga kinakailangan sa dimensional.
Para sa insert-molded connectors, ang mga metal terminal ay dapat manatili sa mga tinukoy na posisyon sa buong iniksyon at paglamig. Ang suporta sa amag, katumpakan ng pag-insert-loading, pagdaloy ng resin, at pagpapalawak ng thermal ay lahat ay nakakaimpluwensya sa panghuling relasyon sa pagitan ng plastic housing at mga bahaging metal.
Ang mga kapaki-pakinabang na kasanayan sa disenyo ay kinabibilangan ng:
Ang kontrol sa kalidad para sa paghuhulma ng iniksyon ng connector ay dapat tumugon sa parehong hitsura ng molded component at pagganap ng pagganap nito. Maaaring magmukhang katanggap-tanggap ang isang bahagi habang nagkakaroon pa rin ng terminal misalignment, dimensional drift, o hindi sapat na mekanikal na pagpapanatili.
Maaaring kabilang sa isang praktikal na plano sa inspeksyon ang mga sumusunod na kontrol:
Ang mga karaniwang depekto at ang kanilang mga potensyal na sanhi ay kinabibilangan ng:
| Depekto | Posibleng Dahilan | Diskarte sa Pagwawasto |
|---|---|---|
| Flash | Mga puwang sa pagitan ng linya, labis na presyon, o pagkasira ng amag | Suriin ang kondisyon ng tool at i-optimize ang mga setting ng pagpoproseso. |
| Mga Short Shot | Hindi sapat na pagpuno, pinaghihigpitang daloy, o hindi sapat na paglabas ng hangin | Suriin ang disenyo ng gate, venting, at mga parameter ng pagpuno. |
| Warpage | Hindi pantay na paglamig, materyal na oryentasyon, o pagkakaiba-iba ng pag-urong | Pagbutihin ang balanse ng paglamig at suriin ang geometry at pagpili ng materyal. |
| Sink Marks | Makapal na seksyon o hindi sapat na pag-iimpake at paglamig | I-optimize ang geometry ng pader at mga kondisyon ng pag-iimpake. |
| Terminal Misalignment | Ipasok ang paggalaw, pagkakaiba-iba ng tool, o hindi pare-pareho ang pag-load | Pahusayin ang insert na lokasyon, suporta, at dimensional na pag-verify. |
Ang mga limitasyon sa pagtanggap at dalas ng pagsubok ay dapat tukuyin ng detalye ng produkto, mga kinakailangan ng customer, at antas ng panganib. Para sa mga aplikasyong kritikal sa kaligtasan o mataas na pagiging maaasahan, maaaring kailanganin ang karagdagang pagpapatunay.
Hindi lahat ng connector ay nangangailangan ng parehong tooling investment o diskarte sa inspeksyon. Ang sumusunod na paghahambing ay naglalarawan kung paano naiimpluwensyahan ng mga kinakailangan ng aplikasyon ang diskarte sa pagmamanupaktura.
| Kinakailangan | Karaniwang Konektor | Precision Connector |
|---|---|---|
| Geometry | Relatibong prangka na mga tampok | Fine-pitch cavity at kumplikadong mga detalye |
| Diskarte sa Pagpaparaya | Batay sa mga kinakailangan sa pangkalahatang pagpupulong | Ang mga kritikal na feature ay tumatanggap ng mas mahigpit, mga limitasyong nakabatay sa function |
| Tooling | Maginoo na pagsasaayos ng amag kung saan angkop | Mas hinihingi ang cavity, cooling, venting, at alignment control |
| Inspeksyon | Visual at dimensional na mga pagsusuri | Detalyadong metrology at karagdagang functional verification |
| Panganib sa Proseso | Pangunahing nauugnay sa pagpuno at pangkalahatang mga sukat | Maaaring kasama ang terminal position, mating fit, warpage, at retention |
Ang pagkakaiba ay hindi lamang isang bagay sa laki ng produkto. Ang isang maliit na connector ay maaaring mangailangan ng mataas na sopistikadong tooling kung ito ay naglalaman ng malapit na pagitan ng mga terminal o dapat mapanatili ang tumpak na pagkakahanay sa isang circuit board. Ang mga kinakailangan sa engineering ay dapat matukoy ang proseso sa halip na mga pagpapalagay batay sa hitsura lamang.
Ang pagpili ng isang tagapagtustos ay nangangahulugan ng pagsusuri sa kakayahan nitong gawing paulit-ulit na mga resulta ng produksyon ang mga kinakailangan sa engineering. Ang isang mapagkumpitensyang panipi ay mahalaga, ngunit ang kalidad ng tool, katatagan ng proseso, komunikasyon, at teknikal na suporta ay nakakaapekto rin sa kabuuang halaga ng pagmamay-ari.
Kapag sinusuri ang isang tagagawa ng paghuhulma ng iniksyon ng konektor, isaalang-alang ang mga sumusunod na tanong:
Nakatuon ang Qiren Electronics sa precision plastic connector molds at customized injection molding solutions. Ayon sa impormasyon ng produkto nito, ang kumpanya ay nagha-highlight ng nominal tolerance na kakayahan na ±0.01 mm, isang naiulat na rate ng ani na hanggang 99.2%, German mold steel, mold-flow analysis, at MES-integrated workshop management. Ang mga bilang na ito ay dapat kumpirmahin laban sa partikular na bahagi ng geometry, materyal, paraan ng pagsukat, at mga kondisyon ng produksyon sa panahon ng pagsusuri ng proyekto.
Inilalarawan din ni Qiren ang suporta para sa pag-optimize ng amag at pag-upgrade sa unang taon ng paggamit ng amag. Maaaring talakayin ng mga mamimili ang mga kakayahan na ito kasama ng mga kinakailangan para sa kanilang sariling mga disenyo ng connector sa halip na umasa lamang sa mga pangkalahatang detalye.
Para sa kaugnay na impormasyon sa pagmamanupaktura, bisitahin ang pahina ng produkto ng Connector Injection Molding o tuklasin ang website ng paggawa ng precision mol at bahagi ng Qiren.
Ito ay ginagamit sa paggawa ng mga plastic connector housing, insulating body, terminal support, protective shell, at iba pang bahagi na nangangailangan ng tumpak na geometry at repeatable production. Kasama sa mga karaniwang application ang mga automotive electronics, mga gamit sa bahay, automation ng industriya, at mga elektronikong device ng consumer.
Walang solong pinakamahusay na materyal para sa bawat connector. Ang PBT at nylon ay karaniwang mga pagpipilian para sa maraming mga electrical at mekanikal na aplikasyon, habang ang LCP at PPS ay maaaring umangkop sa mga disenyo na nangangailangan ng mga kinakailangan sa dimensional o thermal. Ang huling pagpili ay depende sa operating environment ng connector, mga de-koryenteng detalye, mekanikal na pagkarga, at mga target ng gastos.
Ang mga makakamit na pagpapaubaya ay nakasalalay sa bahaging geometry, pag-uugali ng dagta, pagbuo ng amag, katatagan ng proseso, at mga paraan ng pagsukat. Inililista ng Qiren ang nominal tolerance na kakayahan na ±0.01 mm para sa precision molding na handog nito. Dapat kumpirmahin ng mga mamimili kung ang pagpapaubaya na ito ay magagawa para sa bawat kritikal na tampok ng kanilang partikular na disenyo.
Kabilang sa mga karaniwang dahilan ang hindi angkop na paghawak ng materyal, mahinang pag-ventilate, maling mga parameter sa pagpoproseso, hindi pantay na paglamig, pagkasira ng amag, at hindi tumpak na pagpoposisyon ng insert. Makakatulong ang isang structured design review, controlled process window, at risk-based inspection plan na matukoy at mabawasan ang mga isyung ito.
Oo. Ang insert molding ay maaaring mag-encapsulate o suportahan ang mga metal na terminal sa loob ng isang plastic connector housing. Ang proseso ay nangangailangan ng naaangkop na paglalagay ng insert, suporta sa amag, pagkakatugma ng materyal, at pag-verify ng pagkakahanay at pagpapanatili ng terminal.
Oo. Ang paghuhulma ng iniksyon ay angkop sa paulit-ulit, mataas na dami ng produksyon kapag ang tooling, mga kondisyon ng pag-ikot, paghawak ng materyal, at inspeksyon ay maayos na kinokontrol. Ang mga multi-cavity molds at angkop na automation ay maaaring mapabuti ang output, bagaman ang kanilang pagiging angkop ay nakasalalay sa pagiging kumplikado at demand ng produkto.
Ibigay ang 2D engineering drawing, 3D CAD file, nilalayon na resin o materyal na mga kinakailangan, kritikal na pagpapahintulot, taunang pangangailangan, inaasahang kapaligiran ng serbisyo, at anumang functional o regulatory specifications. Linawin din kung kailangan mo ng paggawa ng amag, mga bahaging hinulma, paghuhulma ng insert, o pinagsamang solusyon.
Pinagsasama ng connector injection molding ang precision tooling, naaangkop na pagpili ng materyal, kinokontrol na pagproseso, at pag-verify ng kalidad na partikular sa application. Ang bawat desisyon ay nakakaapekto sa kung gaano katumpak ang isang connector, kung gaano ito kaaasahang sumusuporta sa mga de-koryenteng contact, at kung gaano ito palagiang magagawa sa paglipas ng panahon. Sa pamamagitan ng maagang pagtukoy sa mga kritikal na dimensyon at pagtatatag ng malinaw na mga kinakailangan sa inspeksyon, mababawasan ng mga developer ng produkto ang mga maiiwasang depekto at makagawa ng mas matalinong mga desisyon sa pagkuha.
Nag-aalok ang Qiren ng precision connector mold manufacturing at customized molding solutions para sa electronic, automotive, appliance, at industrial na application. Kung gumagawa ka ng bagong connector o pinapahusay ang isang kasalukuyang proseso ng produksyon,makipag-ugnayan sa aminupang talakayin ang iyong mga guhit, mga kinakailangan sa materyal, mga detalye ng tool, at mga target sa produksyon. Makipagtulungan sa Qiren upang suriin ang isang praktikal na solusyon sa pagmamanupaktura na naaayon sa katumpakan, kalidad, at mga pangangailangan sa paghahatid ng iyong proyekto.
