Sa masalimuot na ekosistema ng modernong pagmamanupaktura, kung saan kahit na ang pinakamaliit na paglihis ay maaaring mag -derail ng isang buong linya ng produksyon, ang papel ng mga tool na matiyak na kawastuhan ay hindi maaaring ma -overstated. Mula sa makinis na pambalot ng isang smartphone hanggang sa masalimuot na mga sangkap ng isang medikal na aparato, ang kalidad ng pangwakas na produkto ay nakasalalay sa katumpakan ng mga hulma na ginamit upang lumikha nito. Sa loob ng mga dekada, ang mga tagagawa ay nagpupumilit sa mga hindi pagkakapare-pareho-mga araw na gumawa ng mga bahagi na may hindi pantay na mga gilid, mga sangkap na angkop na bahagi, o mga depekto sa ibabaw na nakompromiso ang pag-andar. Ito ay hindi lamang humantong sa mataas na mga rate ng scrap ngunit nagwawasak din ng tiwala ng customer, lalo na sa mga industriya kung saan ang katumpakan ay hindi napag-usapan. Ipasok ang hulma ng katumpakan: isang dalubhasang tool na ininhinyero upang maihatid ang walang kaparis na kawastuhan, pag -uulit, at pagiging maaasahan. Ang mga hulma na ito ay hindi lamang mga piraso ng makinarya; Ang mga ito ang pundasyon kung saan ang mataas na kalidad, pare-pareho, at mabisang gastos ay itinayo. Ngunit kung ano ang gumagawaMga hulma ng katumpakanNapakahalaga, paano nila nakamit ang gayong kamangha -manghang kawastuhan, at bakit sila naging kailangan sa mga sektor na mula sa automotiko hanggang sa aerospace? Ang gabay na ito ay sumasalamin sa mundo ng mga hulma ng katumpakan, paggalugad ng kanilang mga mekanika, benepisyo, at epekto sa tunay na mundo, upang ipakita kung bakit sila ang pundasyon ng kahusayan sa paggawa ng modernong pagmamanupaktura.
Trending News Headlines: Nangungunang mga kwento sa Precision Mold
Ang lumalagong pag -asa sa
Mga hulma ng katumpakanSa buong industriya ay makikita sa mga pinaka -hinanap na mga kwento ng balita, na nagtatampok ng kanilang kritikal na papel sa pagmamaneho ng makabagong pagbabago:
- "Ang mga hulma ng katumpakan ay pinutol ang mga rate ng depekto sa electronics ng 60% sa Q3"
- "Ang mga supplier ng automotiko ay nagpatibay ng mga advanced na hulma ng katumpakan upang matugunan ang mga hinihingi sa sangkap ng EV"
- "Ang mga tagagawa ng aparato ng medikal ay lumiliko sa mga hulma ng katumpakan para sa pagsunod sa regulasyon"
Ang mga pamagat na ito ay binibigyang diin ang mga pangunahing lakas ng mga hulma ng katumpakan: ang kanilang kakayahang mabawasan ang mga pagkakamali, umangkop sa mga kumplikadong disenyo ng bahagi, at matugunan ang mahigpit na pamantayan sa industriya. Tulad ng pagpapalawak ng mga sektor tulad ng mga de-koryenteng sasakyan (EV) at teknolohiyang medikal, ang demand para sa mga hulma ng katumpakan ay patuloy na sumulong, na ginagawa silang isang pangunahing pamumuhunan para sa mga tagagawa ng pag-iisip.
Ano ang isang hulma ng katumpakan at paano ito gumagana?

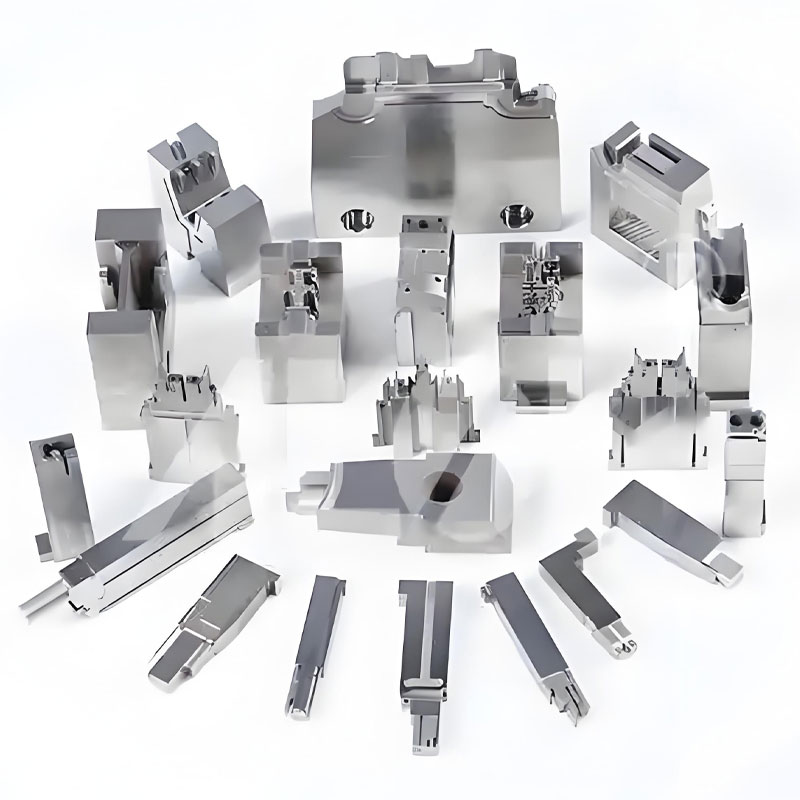

Ang isang hulma ng katumpakan ay isang tool na pasadyang-engineered na ginagamit upang hubugin ang mga hilaw na materyales-tulad ng plastik, metal, o goma-sa mga natapos na bahagi na may labis na masikip na pagpapahintulot, na madalas na sinusukat sa mga microns (ang isang micron ay 0.001 milimetro). Hindi tulad ng mga karaniwang hulma, na maaaring unahin ang bilis sa kawastuhan, ang mga hulma ng katumpakan ay idinisenyo upang makabuo ng mga bahagi na nakakatugon sa eksaktong mga pagtutukoy, tinitiyak ang pagkakapare -pareho sa libu -libo o kahit milyon -milyong mga yunit. Ang antas ng katumpakan na ito ay kritikal sa mga industriya kung saan ang mga bahagi ay dapat magkasya nang walang putol, gumanap sa ilalim ng mahigpit na mga kondisyon, o sumunod sa mga mahigpit na pamantayan sa kaligtasan.
Ang pag-andar ng isang katumpakan na amag ay umiikot sa isang kumbinasyon ng mga advanced na disenyo, de-kalidad na mga materyales, at tumpak na mga proseso ng pagmamanupaktura. Narito ang isang detalyadong pagkasira ng kung paano ito gumagana:
Ang proseso ay nagsisimula saDisenyo at Engineering. Gamit ang software na tinutulungan ng computer (CAD), ang mga inhinyero ay lumikha ng isang 3D na modelo ng bahagi na gagawin, isinasama ang bawat detalye-mula sa mga sukat at anggulo hanggang sa mga pagtatapos ng ibabaw at panloob na mga lukab. Ang modelong ito ay ginamit upang idisenyo ang multo mismo, na karaniwang binubuo ng dalawang pangunahing sangkap: ang core (na bumubuo ng panloob na hugis ng bahagi) at ang lukab (na bumubuo sa panlabas na hugis). Sa yugtong ito, ang mga inhinyero ay nagkakaroon ng mga kadahilanan tulad ng pag -urong ng materyal (dahil ang karamihan sa mga materyales ay kumontrata habang pinalamig), draft anggulo (upang matiyak ang madaling pag -alis ng bahagi), at pag -vent (upang palayain ang nakulong na hangin, na pumipigil sa mga depekto tulad ng mga bula).
Susunod, ang mga bahagi ng amag aymachined sa eksaktong mga pagtutukoy. Ito ay kung saan ang "katumpakan" sa katumpakan na amag ay tunay na nabubuhay. Ang mga advanced na pamamaraan ng machining tulad ng Computer Numerical Control (CNC) Milling, Electrical Discharge Machining (EDM), at wire EDM ay ginagamit upang hubugin ang pangunahing at lukab ng amag. Ang CNC Milling ay gumagamit ng mga tool sa pagputol na kinokontrol ng computer upang makamit ang mga pagpapaubaya nang masikip ng ± 0.001mm, habang ang EDM-na gumagamit ng mga elektrikal na sparks upang mabura ang materyal-sa mga masalimuot na hugis na imposible sa tradisyonal na machining. Ang resulta ay isang amag kung saan ang bawat ibabaw, gilid, at lukab ay tumutugma sa disenyo ng CAD na may malapit na perpekto na kawastuhan.
Kapag makinang, ang mga sangkap ng amag aynagtipon at nasubok. Ang core at lukab ay naka -mount sa isang base ng amag, na kinabibilangan ng mga gabay, ejector pin (upang itulak ang natapos na bahagi sa labas ng amag), at mga channel ng paglamig (upang ayusin ang temperatura sa panahon ng paggawa). Sa panahon ng pagsubok, ang amag ay nilagyan sa isang machine ng paghubog ng iniksyon (para sa mga plastik na bahagi) o isang stamping press (para sa mga bahagi ng metal), at isang maliit na batch ng mga bahagi ay ginawa. Ang mga bahaging ito ay sinuri gamit ang Coordinate Measuring Machines (CMMS) o 3D scanner upang mapatunayan na natutugunan nila ang mga kinakailangang pagpapaubaya. Ang anumang mga pagsasaayos - tulad ng pagpino ng mga channel ng paglamig o pag -tweaking ng mga posisyon ng ejector pin - ay ginawa sa yugtong ito upang matiyak ang pinakamainam na pagganap.
Sa panahon ng full-scale production, ang hulma ng katumpakan ay nagpapatakbo na may kapansin-pansin na pagkakapare-pareho. Halimbawa, sa paghuhulma ng plastik na iniksyon, ang tinunaw na plastik ay na -injected sa amag sa ilalim ng mataas na presyon, pinupuno ang bawat lukab at detalye. Ang mga channel ng paglamig ay mabilis na cool ang plastik, na pinapatibay ito sa eksaktong hugis ng amag. Dahil ang mga sukat ng amag ay tumpak, at ang proseso ng pagmamanupaktura ay mahigpit na kinokontrol, ang bawat bahagi na ginawa ay halos magkapareho sa isa bago ito. Ang pag -uulit na ito ay kung ano ang gumagawa ng mga hulma ng katumpakan na napakahalaga: tinanggal nila ang pagkakaiba -iba na sumasaklaw sa mga karaniwang hulma, binabawasan ang basura at tinitiyak na ang bawat bahagi ay nakakatugon sa mga pamantayan sa kalidad.
Ang nagtatakda ng mga modernong hulma ng katumpakan ay ang kanilang pagsasama sa matalinong teknolohiya. Maraming mga hulma ang nilagyan ng mga sensor na sinusubaybayan ang temperatura, presyon, at oras ng pag -ikot sa real time, pag -alerto sa mga operator sa anumang mga paglihis na maaaring makaapekto sa kalidad ng bahagi. Ang diskarte na hinihimok ng data na ito ay nagbibigay-daan para sa mga proactive na pagsasaayos, karagdagang pagpapahusay ng pagkakapare-pareho at pagbabawas ng downtime. Bilang karagdagan, ang paggamit ng mga materyales na may mataas na pagganap-tulad ng mga hard na bakal o aluminyo na haluang metal-ay nakasalalay na ang amag ay makatiis sa mga rigors ng mataas na dami ng produksiyon, na pinapanatili ang katumpakan nito sa daan-daang libong mga siklo.
Mga pangunahing bentahe ng hulma ng katumpakan
Hindi magkatugma na kontrol sa pagpaparaya
Sa mga industriya tulad ng aerospace o medikal na aparato, kahit na ang pinakamaliit na paglihis ay maaaring magkaroon ng mga kahihinatnan na kahihinatnan. Ang isang medikal na syringe na may isang hindi wastong plunger, halimbawa, ay maaaring mabigong maihatid ang tamang dosis, habang ang isang maluwag na akma sa isang sangkap na sasakyang panghimpapawid ay maaaring makompromiso ang kaligtasan. Ang mga hulma ng katumpakan ay nag -aalis ng mga panganib sa pamamagitan ng pagkamit ng mga pagpapaubaya nang masikip ng ± 0.001mm, tinitiyak na ang bawat bahagi ay nakakatugon sa eksaktong mga pagtutukoy. Ang antas ng kontrol na ito ay nakamit sa pamamagitan ng advanced na machining, de-kalidad na mga materyales, at mahigpit na pagsubok, na ginagawang mga hulma ng katumpakan ang pagpili para sa mga aplikasyon kung saan kritikal ang kawastuhan.
Pare -pareho ang kalidad ng bahagi
Ang pagkakapareho ay ang tanda ng isang maaasahang proseso ng pagmamanupaktura. Ang mga hulma ng katumpakan ay naghahatid nito sa pamamagitan ng paggawa ng mga bahagi na magkapareho sa hugis, sukat, at pagtatapos ng ibabaw, kahit na pagkatapos ng libu -libong mga siklo. Ang pagkakapare-pareho na ito ay binabawasan ang pangangailangan para sa mga inspeksyon sa post-production, dahil mapagkakatiwalaan ng mga tagagawa na ang bawat bahagi ay nasa pamantayan. Halimbawa, sa industriya ng automotiko, kung saan ang libu -libong magkaparehong mga sangkap ay kinakailangan upang mag -ipon ng isang solong sasakyan, tinitiyak ng mga hulma ng katumpakan na ang bawat bolt, bracket, at konektor ay magkakasamang magkasama nang walang putol, binabawasan ang oras ng pagpupulong at pag -minimize ng mga error sa linya ng paggawa.
Nabawasan ang basura at mas mababang gastos
Ang basura ay isang pangunahing gastos sa pagmamanupaktura, mula sa mga na -scrap na bahagi hanggang sa muling paggawa at pagkaantala. Ang mga hulma ng katumpakan ay nagpapaliit ng basura sa pamamagitan ng pagbabawas ng bilang ng mga may sira na bahagi. Dahil ang bawat bahagi ay ginawa sa eksaktong mga pagtutukoy, hindi gaanong kailangan upang itapon ang mga item na napakalaki, napakaliit, o misshapen. Bilang karagdagan, ang pag -uulit ng mga hulma ng katumpakan ay nagbibigay -daan para sa mas mahusay na paggamit ng materyal - Ang mga tagagawa ay maaaring makalkula nang eksakto kung gaano karaming hilaw na materyal ang kinakailangan para sa bawat bahagi, pagbabawas ng mga overage at mga gastos sa pagputol. Sa paglipas ng panahon, ang mga pagtitipid na ito ay nagdaragdag, na gumagawa ng mga hulma ng katumpakan ng isang epektibong pamumuhunan, lalo na para sa mga mataas na dami ng produksyon na tumatakbo.
Versatility para sa mga kumplikadong disenyo
Ang mga modernong produkto ay humihiling ng lalong kumplikadong mga hugis at tampok - isipin ang hubog na baso sa isang smartwatch o ang masalimuot na mga panloob na channel sa isang medikal na catheter. Ang mga hulma ng katumpakan ay natatanging may kakayahang hawakan ang mga kumplikadong ito, salamat sa mga advanced na pamamaraan ng machining tulad ng EDM at 5-axis CNC milling. Pinapayagan ng mga teknolohiyang ito para sa paglikha ng mga hulma na may mga undercuts, manipis na pader, at mga pinong detalye na imposible sa mga karaniwang hulma. Halimbawa, sa industriya ng electronics, ang mga hulma ng katumpakan ay maaaring makagawa ng mga sangkap na micro-sized na may masalimuot na circuitry, na nagpapagana ng pagbuo ng mas maliit, mas malakas na aparato.
Mas mahahabang buhay
Ang mga hulma ng katumpakan ay itinayo hanggang sa huli. Nakabuo mula sa mga materyales na may mataas na lakas tulad ng matigas na H13 na bakal o hindi kinakalawang na asero, maaari nilang makatiis ang mataas na panggigipit, temperatura, at paulit-ulit na mga siklo ng pang-industriya na paggawa. Sa wastong pagpapanatili, ang isang hulma ng katumpakan ay maaaring makagawa ng daan -daang libo - kahit milyon -milyon - mga bahagi bago nangangailangan ng kapalit. Ang kahabaan ng buhay na ito ay kaibahan sa mga karaniwang mga hulma, na maaaring masusuot nang mabilis, na humahantong sa pagtaas ng mga gastos sa downtime at kapalit. Para sa mga tagagawa, ang isang mas mahabang hulma ng buhay ay nangangahulugang mas mahusay na pagbabalik sa pamumuhunan at mas matatag na produksyon sa paglipas ng panahon.
Ang aming mga pagtutukoy ng hulma ng katumpakan
Sa Dongguan Qiren Electronics Co, Ltd, dalubhasa namin sa paggawa ng mga hulma ng katumpakan na nagtatakda ng pamantayan para sa kawastuhan at pagiging maaasahan. Ang aming QRM-200 na katumpakan ng amag ay inhinyero upang matugunan ang mga hinihingi ng paggawa ng mataas na pagganap, mula sa elektronika hanggang sa mga aparatong medikal. Nasa ibaba ang mga pangunahing pagtutukoy nito:
| Parameter |
Pagtukoy |
| Saklaw ng Tolerance |
± 0.001mm - ± 0.005mm (depende sa pagiging kumplikado ng bahagi) |
| Maximum na laki ng bahagi |
200mm × 200mm × 150mm |
| Pagiging tugma ng materyal |
Plastik (abs, pc, pom, pa, pe), light metal (aluminyo alloys) |
| Materyal ng amag |
Hardened H13 Steel (Core at Cavity), S50C Steel (Mold Base) |
| Tapos na ang ibabaw |
RA 0.02μm (Mirror Polish) hanggang RA 1.6μm (Textured) |
| Sistema ng paglamig |
Ang mga pasadyang mga channel ng tubig (0.1mm katumpakan) para sa pantay na kontrol sa temperatura |
| Mga pamamaraan ng machining |
CNC Milling, Wire EDM, Sinker EDM, Paggiling |
| Pinakamataas na mga siklo ng produksyon |
1,000,000+ (na may tamang pagpapanatili) |
| Oras ng tingga |
15 - 30 araw (depende sa pagiging kumplikado ng disenyo) |
| Sertipikasyon |
ISO 9001, ISO 13485 (para sa mga medikal na aplikasyon) |
Ang QRM-200 ay nakatayo para sa advanced na sistema ng paglamig, na nagsisiguro ng mabilis at pantay na paglamig ng mga bahagi, pagbabawas ng mga oras ng pag-ikot at maiwasan ang pag-war. Ang matigas na konstruksyon ng bakal ay ginagarantiyahan ang tibay, kahit na sa paggawa ng mataas na dami, habang ang pagiging tugma nito na may malawak na hanay ng mga materyales ay ginagawang maraming nalalaman para sa magkakaibang mga aplikasyon. Kung ang paggawa ng mga micro-sangkap para sa mga electronics o malaki, kumplikadong mga bahagi para sa mga sistema ng automotiko, ang QRM-200 ay naghahatid ng pare-pareho na katumpakan, na ginagawa itong isang mapagkakatiwalaang pagpipilian para sa mga tagagawa sa buong mundo.
FAQ: Karaniwang mga katanungan tungkol sa hulma ng katumpakan
T: Paano nakamit ng isang hulma ng katumpakan ang masikip na pagpapahintulot, at anong mga kadahilanan ang maaaring makaapekto sa kawastuhan nito?
A: Ang isang hulma ng katumpakan ay nakakamit ng masikip na pagpapahintulot sa pamamagitan ng isang kumbinasyon ng mga advanced na disenyo, high-precision machining, at kalidad ng mga materyales. Ang mga inhinyero ay gumagamit ng CAD software upang idisenyo ang amag na may eksaktong mga sukat, accounting para sa materyal na pag -urong at pagpapalawak ng thermal. Ang mga diskarte sa machining tulad ng CNC Milling at EDM pagkatapos ay hubugin ang mga sangkap ng amag sa loob ng ± 0.001mm ng disenyo. Ang mga materyales na may mataas na lakas tulad ng matigas na bakal ay mabawasan ang pagsusuot, na maaaring mabago ang mga sukat sa paglipas ng panahon. Ang mga kadahilanan na maaaring makaapekto sa kawastuhan ay kasama ang hindi tamang paglamig (na nagiging sanhi ng hindi pantay na pag -urong), pagkapagod ng materyal na pagkapagod, hindi magandang pagpapanatili (tulad ng hindi sapat na pagpapadulas), at pagbabagu -bago sa mga hilaw na katangian ng materyal (tulad ng lagkit sa plastik). Ang regular na pagkakalibrate at pagpapanatili, kasama ang mahigpit na pagsubok sa materyal, ay makakatulong na mapanatili ang katumpakan ng amag.
Q: Maaari bang mabago ang mga hulma ng katumpakan upang makabuo ng iba't ibang mga disenyo ng bahagi, o limitado ba sila sa isang solong disenyo?
A: Habang ang mga hulma ng katumpakan ay pasadyang-engineered para sa mga tiyak na disenyo ng bahagi, marami ang maaaring mabago upang mapaunlakan ang mga menor de edad na pagbabago, depende sa kanilang konstruksyon. Halimbawa, kung ang isang bahagi ay nangangailangan ng isang bahagyang mas malaking butas o isang binagong texture sa ibabaw, ang core o lukab ng amag ay maaaring muling machined upang isama ang mga pagbabagong ito. Gayunpaman, ang mga pangunahing pag -overhaul ng disenyo - tulad ng mga makabuluhang pagbabago sa laki o hugis - karaniwang nangangailangan ng isang bagong amag, dahil ang core at lukab ay kailangang ganap na muling magtrabaho. Upang mapahusay ang kakayahang umangkop, ang ilang mga hulma ng katumpakan ay idinisenyo na may mapagpapalit na mga pagsingit, na nagpapahintulot sa mabilis na mga pagbabago sa mga tiyak na tampok (tulad ng mga logo o maliit na detalye) nang hindi binabago ang buong amag. Ang modular na diskarte na ito ay nagbabalanse ng katumpakan na may kakayahang umangkop, na ginagawang mas madali para sa mga tagagawa upang umulit sa mga disenyo nang hindi nagkakaroon ng buong gastos ng isang bagong amag.
Ang mga hulma ng katumpakan ay ang mga unsung bayani ng modernong pagmamanupaktura, na nagpapagana ng paggawa ng mataas na kalidad, pare-pareho, at kumplikadong mga bahagi na nagbibigay kapangyarihan sa mga industriya mula sa elektroniko hanggang sa aerospace. Ang kanilang kakayahang maghatid ng masikip na pagpapahintulot, bawasan ang basura, at mapanatili ang pagganap sa milyun -milyong mga siklo ay ginagawang kailangang -kailangan para sa mga tagagawa na nagsusumikap para sa kahusayan. Kung gumagawa ka ng mga micro-sangkap para sa mga aparatong medikal o malalaking bahagi para sa mga sistema ng automotiko, ang pamumuhunan sa isang hulma ng katumpakan ay isang madiskarteng desisyon na nagpapabuti sa kalidad ng produkto, binabawasan ang mga gastos, at pinalakas ang pagiging mapagkumpitensya sa merkado.
Dongguan Qiren Electronics Co, Ltd.Nagdadala kami ng mga dekada ng kadalubhasaan sa bawat hulma ng katumpakan na aming bapor, pinagsasama ang advanced na teknolohiya na may masusing pagkakayari upang matugunan ang mga natatanging pangangailangan ng aming mga kliyente. Ang aming QRM-200 na katumpakan ng amag ay isang testamento sa aming pangako sa kalidad, na idinisenyo upang maihatid ang maaasahang pagganap at hindi kompromiso na kawastuhan. Handa nang itaas ang iyong proseso ng pagmamanupaktura?
Makipag -ugnay sa aminNgayon upang talakayin ang iyong mga tukoy na kinakailangan - ang aming koponan ng mga eksperto ay narito upang matulungan kang makamit ang katumpakan na nagtatakda ng iyong mga produkto.
